Written by Sebagai seorang engineer sebaiknya kita mengetahui berbagai perkakas atau alat dalam suatu mesin. Salah satu hal penting yang wajib kita ketahui adalah alat potong yang digunakan pada mesin bubut CNC biasa disebut dengan pahat pemotong. Dalam penerapannya pahat mesin bubut CNC terdapat beberapa jenis untuk mendukung proses permesinan bubut CNC. Kali ini kita akan membahas beberapa jenis pahat mesin bubut CNC. Simak sampai akhir artikel untuk mengetahuinya!

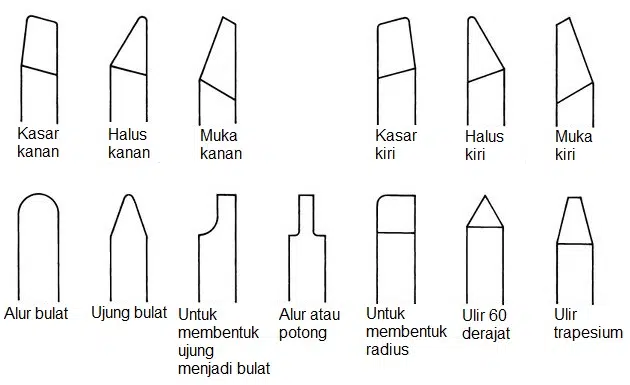

Jenis Pahat Mesin CNC Bubut Beserta Fungsinya
1. Pahat Rata Kanan
Pahat rata kanan digunakan untuk membubut diameter luar benda kerja hingga rata, arah pengerjaan ke benda kerja dari kanan ke kiri. Sudut puncaknya sebesar 800. Bentuk asahan beberapa pahat ini tidak sama, namun bentuk sudutnya relatif sama.
2. Pahat Rata Kiri
Pahat rata kiri ini digunakan untuk membubut diameter luar benda kerja hingga rata dengan arah pemakanan dari kiri ke kanan. Sudut puncaknya sebesar 800. Pahat ini cocok untuk melakukan facing permukaan benda kerja sisi kiri. Bentuk asahan beberapa pahat ini tidak sama, namun bentuk sudutnya relatif sama.
3. Pahat Ulir atau Insert Ulir
Pahat ulir digunakan untuk membuat ulir tunggal maupun ganda. Standart sudut pahat ulir yaitu sudut metris (mm) 600 dan sudut ulir whitworth (inchi) 550.
4. Pahat Alur
Pahat alur digunakan untuk membuat alur pada benda kerja sesuai kebutuhan.
5. Pahat Muka
Pahat muka hampir sama dengan pahat rata, perbedaannya hanya terletak pada sudut puncaknya sebesar 550. Berfungsi untuk membubut permukaan ujung benda kerja hingga rata, baik benda kerja dalam posisi ditahan oleh senter atau tidak.
Proses pemakanannya dimulai dari bagian tengah (titik senter) menuju sisi pekerjaan, sehingga gerakannya mundur. Putaran benda kerja harus benar, jika salah maka benda kerja tidak terpotong dan mengakibatkan tekanan beban berlebih pada pahat sehingga dapat menimbulkan kerusakan pada pahat.
6. Pahat Potong
Pahat potong berfungsi untuk memotong benda kerja pada mesin bubut. Proses pemotongan dapat dilakukan dengan benda kerja ditahan oleh senter jika benda kerja panjang atau tidak ditahan senter jika benda kerja pendek. Berdasarkan keselamatan kerja proses pemotongan tidak boleh sampai putus untuk menghindari terlemparnya benda kerja dan kerusakan pahat.
7. Pahat Bentuk
Pahat bentuk merupakan pahat yang memiliki mata potongnya berbentuk sedemikian rupa sehingga hasil pemotongannya sesuai dengan bentuk mata potongnya. Pahat bentuk memiliki sudut yang bebas sehingga dapat bergerak ke kiri atau ke kanan serta maju tegak lurus.
8. Pahat Chamfer
Pahat chamfer berguna untuk mengurangi sisi tajam benda kerja. Tujuannya untuk memudahkan benda kerja dalam perakitannya.
9. Pahat Bubut Rata Dalam
Pahat bubut rata dalam digunakan untuk membubut lubang atau bagian dalam benda kerja.
10. Pahat Bubut Facing Dalam
Pahat bubut facing dalam berfungsi untuk meratakan bagian muka atau facing pada bagian dalam lubang benda kerja.
11. Pahat Alur Dalam
Pahat alur dalam digunakan untuk membuat alur pada lubang
12. Pahat Ulir Dalam
Pahat ulir dalam digunakan khusus untuk membuat ulir dalam pada lubang
Variasi bentuk pahat mesin bubut CNC sangat beragam karena disesuaikan degan kebutuhan pada saat proses permesinan pembubutan benda kerja yang berputar dan pahat potong yang bergerak mendekati benda kerja.
